1. 개요
IBM Z는 IBM의 메인프레임 컴퓨터 제품군으로, 1964년 System/360의 후손이며 하위 호환성을 유지한다. 가상화 기술을 기본적으로 사용하며, PR/SM을 통해 LPAR을 구성하고 z/VM 하이퍼바이저를 통해 가상 머신을 실행한다. 다양한 워크로드와 요구 사항에 맞춰 여러 모델이 출시되었으며, 보안 인증을 획득하여 금융 및 공공기관에서 사용된다. 주요 모델로는 zEnterprise, z Systems, IBM Z 시리즈가 있으며, 최신 모델은 z16이다.
IBM Z 제품군은 완벽한 하위 호환성을 유지한다. 1964년에 발표된 System/360 및 1970년대의 System/370의 직계 후손으로, 이 시스템들을 위해 작성된 많은 애플리케이션은 최신 IBM Z 시스템에서도 수정 없이 실행할 수 있다.[3] System/360용으로 작성된 24비트 애플리케이션(바이너리 실행 모듈)은 최신 System z에서도 일부 예외를 제외하고 작동한다.
IBM Z는 다양한 워크로드와 요구 사항에 맞춰 다양한 모델을 제공한다. 다음은 최근 모델부터 오래된 모델 순으로 나열된 목록이다.
2. 아키텍처
1990년대부터 TCP/IP, 웹 서버, 리눅스 등 각종 개방형 표준을 지원했으며, 2000년에는 64비트 어드레싱을 지원했다. IBM은 "IBM의 메인프레임은 레거시가 아니다", "세계적으로는 새로운 워크로드(웹, ERP 등의 용도)가 50%를 넘는다"라고 주장하고 있다.
System z의 주요 특징은 다음과 같다.
zEnterprise에서는 기존 z/Architecture 프로세서 외에 POWER 및 x86 프로세서도 탑재 가능하게 되어, 전체를 통합 자원 관리 소프트웨어로 워크로드 관리할 수 있게 되었다.
2. 1. 가상화
IBM Z는 강력한 가상화 기능을 제공하여 단일 시스템에서 수천 개의 가상 서버를 운영할 수 있도록 지원한다. 이를 통해 서버 통합으로 IT 자원 활용률을 극대화하고, 운영 비용을 절감할 수 있다.
IBM Z는 프로세서 자원 및 시스템 관리자(PR/SM)와 하이퍼바이저인 z/VM을 통해 여러 계층의 가상화를 지원하며, 컴퓨팅 자원을 동적으로 변경하여 워크로드 요구 사항을 충족할 수 있다. CPU, 메모리, I/O 자원 등을 시스템 중단 없이 추가하고 동적으로 할당하는 것이 가능하다.
IBM Z의 PR/SM은 공통 평가 기준 평가 보증 수준(EAL) 5+ 보안 인증을 받았으며,[4] z/VM은 공통 평가 기준 EAL4+ 인증을 받았다.[5] KVM 하이퍼바이저는 리눅스에도 이식되었다.[6]
2. 1. 1. PR/SM (Processor Resource/System Manager)
가상화는 IBM Z 시스템에서 기본적으로 필요하다. 첫 번째 계층 가상화는 프로세서 자원 및 시스템 관리자(PR/SM)에서 제공하여 하나 이상의 논리적 파티션(LPAR)을 배포한다. 각 LPAR은 다양한 운영 체제를 지원한다. z/VM이라는 하이퍼바이저는 LPAR에서 두 번째 계층 가상화로 실행되어 해당 LPAR에 할당된 자원만큼 많은 가상 머신(VM)을 생성하여 지원할 수 있다. IBM Z 가상화의 첫 번째 계층(PR/SM)을 통해 z 시스템은 제한된 수의 LPAR(IBM z13에서 최대 80개)을 실행할 수 있다. PR/SM을 통해 CPU를 개별 LPAR에 할당할 수 있으므로 가상 "베어 메탈" 서버로 간주할 수 있다. PR/SM LPAR 내에 할당된 z/VM LPAR은 원하는 성능, 용량 및 처리량을 위해 시스템에 구성된 적절한 CPU, 메모리 및 I/O 자원이 있는 한 매우 많은 수의 가상 머신을 실행할 수 있다.
IBM Z의 PR/SM 및 하드웨어 속성을 통해 컴퓨팅 자원을 동적으로 변경하여 워크로드 요구 사항을 충족할 수 있다. CPU 및 메모리 자원을 시스템에 중단 없이 추가하고 동적으로 할당, 인식 및 LPAR에서 사용할 수 있다. IP 및 SAN 포트와 같은 I/O 자원도 동적으로 추가할 수 있다. 이들은 가상화되어 모든 LPAR에서 공유된다. 이 기능을 제공하는 하드웨어 구성 요소를 채널 서브시스템이라고 한다. 각 LPAR은 가상화된 I/O 포트를 "보거나" "보지 않도록" 구성하여 원하는 "공유성" 또는 격리를 설정할 수 있다. 이러한 가상화 기능을 통해 I/O 자원을 공유하고 활용도를 높일 수 있으므로 I/O 자원을 크게 줄일 수 있다.
IBM Z의 PR/SM은 공통 평가 기준 평가 보증 수준(EAL) 5+ 보안 인증을 받았다.[4]
2. 1. 2. z/VM
가상화는 IBM Z 시스템에서 기본적으로 필요하다. 첫 번째 계층 가상화는 프로세서 자원 및 시스템 관리자(PR/SM)에서 제공하여 하나 이상의 논리적 파티션(LPAR)을 배포한다. 각 LPAR은 다양한 운영 체제를 지원한다. z/VM이라는 하이퍼바이저는 LPAR에서 두 번째 계층 가상화로 실행되어 해당 LPAR에 할당된 자원만큼 많은 가상 머신(VM)을 생성하여 지원할 수 있다. IBM Z 가상화의 첫 번째 계층(PR/SM)을 통해 z 시스템은 제한된 수의 LPAR(IBM z13에서 최대 80개)을 실행할 수 있다. PR/SM을 통해 CPU를 개별 LPAR에 할당할 수 있으므로 가상 "베어 메탈" 서버로 간주할 수 있다. PR/SM LPAR 내에 할당된 z/VM LPAR은 원하는 성능, 용량 및 처리량을 위해 시스템에 구성된 적절한 CPU, 메모리 및 I/O 자원이 있는 한 매우 많은 수의 가상 머신을 실행할 수 있다.
IBM Z의 PR/SM 및 하드웨어 속성을 통해 컴퓨팅 자원을 동적으로 변경하여 워크로드 요구 사항을 충족할 수 있다. CPU 및 메모리 자원을 시스템에 중단 없이 추가하고 동적으로 할당, 인식 및 LPAR에서 사용할 수 있다. IP 및 SAN 포트와 같은 I/O 자원도 동적으로 추가할 수 있다. 이들은 가상화되어 모든 LPAR에서 공유된다. 이 기능을 제공하는 하드웨어 구성 요소를 채널 서브시스템이라고 한다. 각 LPAR은 가상화된 I/O 포트를 "보거나" "보지 않도록" 구성하여 원하는 "공유성" 또는 격리를 설정할 수 있다. 이러한 가상화 기능을 통해 I/O 자원을 공유하고 활용도를 높일 수 있으므로 I/O 자원을 크게 줄일 수 있다.
IBM Z의 PR/SM은 공통 평가 기준 평가 보증 수준(EAL) 5+ 보안 인증을 받았으며,[4] z/VM은 공통 평가 기준 EAL4+ 인증을 받았다.[5]
2. 1. 3. KVM (Kernel-based Virtual Machine)
KVM 하이퍼바이저는 리눅스에도 이식되었다.[6]
2. 2. 보안
IBM Z는 최고 수준의 보안 인증(EAL 5+)을 획득한 PR/SM을 통해 강력한 보안 환경을 제공한다. 이는 민감한 정보를 다루는 금융, 공공기관 등에서 특히 중요한 요소이다. z/VM은 공통 평가 기준 EAL4+ 인증을 받았다.
3. 모델 목록
모델 출시 연도 주요 특징 프로세서 최대 메모리 비고 IBM z16 2022년 텔럼 프로세서, 온칩 AI 가속기, 양자 내성 암호 7nm, 5.2GHz, 16코어/소켓 IBM z15 2019년 z15 칩 IBM z14 2017년 (듀얼 프레임), 2018년 (싱글 프레임) 하드웨어 지원 암호화 기능 강화 5.2GHz 10코어 z14 칩 32TB 최대 240개 처리 장치(PU) 코어 IBM z13 2015년 새로운 벡터 아키텍처 도입, ESA/390 아키텍처 모드 지원 마지막 z 시스템 서버 5GHz 8코어 z13 칩 10TB 최대 141개 코어, 최대 8,000개 가상 서버 IBM zEnterprise System zEnterprise EC12 (zEC12) 2012년 5.5 GHz 8코어 zEC12 칩 3TB 최대 120개 코어, 트랜잭션 실행 및 플래시 익스프레스 지원 zEnterprise BC12 (zBC12) 2013년 중급 비즈니스 부문 대상, 엔트리 레벨 단일 랙 솔루션 4.2 GHz, 최대 18개 zEC12 프로세서 489GB zBX 확장 시스템에 연결 가능 zEnterprise 196 (z196) 2010년 하이엔드 듀얼 랙 솔루션 5.2 GHz 쿼드 코어 z196 칩 3 TB 최대 96개 코어 zEnterprise 114 (z114) 2011년 중간 규모 비즈니스 부문 대상, 엔트리 레벨 단일 랙 솔루션 3.8 GHz, 최대 14개 z196 프로세서 248 GB IBM System z10 z10 엔터프라이즈 클래스 2008년 최대 64개 중앙 처리 장치(CP) z10 비즈니스 클래스 2008년 3.5GHz x 12 4~128GB IBM System z9 z9 엔터프라이즈 클래스 2005년 zIIP 엔진, MIDAW, 암호화 기능용 CP 보조 장치(CPACF) 1.4GHz x 12~64 16~512GB z9 비즈니스 클래스 2005년 1.4GHz x 8 8~64GB IBM zSeries zSeries 900 (z900) 2000년 z/Architecture 최초 도입, 64비트 최대 16개 (Blue Flame) 64GB zSeries 800 (z800) 2002년 로우엔드 모델 최대 4개 (Blue Flame) 32GB zSeries 990 (z990) 2003년 미드레인지/하이엔드, 듀얼 코어 프로세서 최대 32개 (듀얼 코어) 256GB zSeries 890 (z890) 2004년 z800 후속 모델 최대 4개 (듀얼 코어) 32GB
더 오래된 S/390 IBM 메인프레임 서버들은 과거 S/390 호환 버전의 z/OS에 대한 지원이 2007년 3월 31일 중단되었기 때문에[74] 이 목록에 포함되지 않았다.
3. 1. IBM z17
IBM z17 메인프레임의 Telum II 프로세서는 2024년 핫 칩스에서 공개되었다.[7] 새로운 아키텍처는 인공지능 가속화 및 최적화에 초점을 맞출 것으로 예상된다. Telum II의 430억 개 트랜지스터 다이는 온칩 DPU를 특징으로 하며, OpenCAPI 지원을 포함하여 유사한 아키텍처를 갖춘 z16의 Telum 프로세서보다 약간의 성능 향상을 제공한다.[7]
3. 2. IBM z16
텔럼 프로세서를 기반으로 하는 IBM z16[8] 메인프레임은 2022년 4월 5일에 출시되었다.[9] AI 및 신경망 처리를 위한 명령어들이 추가되었다.[10]
IBM z16의 주요 특징은 다음과 같다.
| 특징 |
|---|
3. 3. IBM z15
z15 칩을 기반으로 하는 IBM z15(8561) 메인프레임은 2019년 9월 12일에 출시되었다.[11]3. 4. IBM z14
듀얼 프레임 z14는 2017년 7월에 출시되었으며,[14] 싱글 프레임은 2018년 4월에 출시되었다.[15] 이들은 5.2GHz 10코어 프로세서인 z14 칩을 기반으로 한다.[16][17] z14 시스템은 최대 240개의 처리 장치(PU) 코어를 가질 수 있으며, 이 중 170개는 고객의 사양에 따라 애플리케이션 및 운영 체제를 실행하도록 구성할 수 있다. 최대 32TB의 사용 가능한 독립 메모리 중복 배열(RAIM)을 가질 수 있으며, 이 중 일부는 가상 플래시 메모리(VFM)로 구성할 수 있다. 각 PU는 중앙 프로세서(CP), 통합 펌웨어 프로세서(IFP), 리눅스 통합 시설(IFL) 프로세서, 통합 정보 프로세서(zIIP), 내부 커플링 팩터(ICF) 프로세서, 추가 시스템 보조 프로세서(SAP) 또는 스페어로 특징지을 수 있다. IBM Z 시스템의 초점은 z14 프로세서가 많은 하드웨어 지원 암호화 기능(AES, DES, TDES, SHA, 난수 생성기)을 가지고 있어 널리 사용되는 암호화이다.[17]3. 5. IBM z13
2015년 1월 13일에 출시된 z13[18][19]은 5GHz 8코어 프로세서인 z13 칩을 기반으로 한다. z13 시스템은 최대 168개의 처리 장치(PU) 코어를 가질 수 있으며, 이 중 141개는 고객의 사양에 따라 애플리케이션과 운영 체제를 실행하도록 구성할 수 있으며, 최대 10.144 TiB (사용 가능)의 독립 메모리 중복 배열 (RAIM)을 사용할 수 있다. 각 PU는 중앙 프로세서 (CP), 통합 펌웨어 프로세서 (IFP), 리눅스 통합 기능 (IFL) 프로세서, z 통합 정보 프로세서 (zIIP), 내부 결합 기능 (ICF) 프로세서, 추가 시스템 보조 프로세서 (SAP) 또는 예비로 지정할 수 있다. 이전 z/아키텍처 프로세서의 z 애플리케이션 보조 프로세서 (zAAP) 기능은 이제 z13의 zIIP의 통합된 부분이다.[20]2016년 2월 17일에는 z 시스템 z13s (2965 시리즈)가 출시되었다.[21]
z13과 z13s는 새로운 벡터 아키텍처를 도입했으며, ESA/390 아키텍처 모드에서 운영 체제 실행을 지원하는 마지막 z 시스템 서버이다.[22]
z System z13의 주요 특징은 다음과 같다.
| 최대 코어 수 | 최대 메모리 | 최대 가동 가상 서버 |
|---|---|---|
| 141 (111,556MIPS) | 10TB | 8,000 |
3. 6. IBM zEnterprise System
2010년 7월, IBM은 메인프레임 브랜드 명칭을 "'''IBM zEnterprise'''"로 변경했다.[29] zEnterprise 시스템은 System z 서버, IBM zEnterprise BladeCenter Extension (zBX), 그리고 zEnterprise 리소스의 단일 관리 보기를 제공하는 관리 계층인 IBM zEnterprise Unified Resource Manager (zManager)로 구성된다.[29]zEnterprise는 메인프레임의 관리 효율성, 동적 리소스 할당, 서비스 가능성과 같은 기능을 POWER7의 AIX, x86의 Microsoft Windows 또는 리눅스에서 실행되는 다른 시스템 및 워크로드로 확장하기 위해 설계되었다.[30]
zEnterprise BladeCenter Extension (zBX)은 범용 IBM BladeCenter 서버와 어플라이언스형 워크로드 최적화기를 모두 호스팅하는 인프라 구성 요소로, 마치 단일 메인프레임처럼 관리할 수 있다. zBX는 중앙 처리 복합 장치에 연결되는 전용 고속 내부 네트워크를 지원하여 네트워킹 하드웨어의 필요성을 줄이고 높은 수준의 보안을 제공한다.
IBM zEnterprise Unified Resource Manager는 System z 및 zBX 리소스를 단일 가상화 시스템으로 통합하고 zEnterprise 시스템 전체에서 통합된 관리를 제공한다. 서로 다른 시스템 간의 시스템 병목 현상 또는 오류를 식별할 수 있으며, 오류 발생 시 시스템 리소스를 동적으로 재할당하여 애플리케이션 문제를 방지하거나 줄일 수 있다. Unified Resource Manager는 단일 사용자 인터페이스에서 에너지 모니터링 및 관리, 리소스 관리, 보안 강화, 가상 네트워킹 및 정보 관리를 제공한다.
zEnterprise의 주요 하드웨어는 zEnterprise 196 ('''z196''')과 zEnterprise BladeCenter Extension ('''zBX''')이다. z196은 5.2GHz의 z/Architecture 프로세서를 최대 96개까지 탑재할 수 있으며, zBX는 POWER7 등의 프로세서를 탑재한 블레이드 서버를 탑재할 수 있다. 이러한 하이브리드 환경은 zEnterprise Unified Resource Manager ('''URM''') 소프트웨어를 통해 통합 관리할 수 있다.
2012년 8월에는 "IBM zEnterprise EC12"('''zEC12''')가 발표되었다.[67] "12"는 "12세대"를 의미한다.[68] z196의 후속 기종으로, 32나노 공정, 5.5GHz 프로세서 코어를 1개 섀시당 최대 120개까지 탑재 가능하다.
3. 6. 1. zEnterprise gen2 (zBC12 and zEC12)
2012년 8월에 출시된 '''zEnterprise EC12'''는 zEC12 칩을 기반으로 하며, 5.5 GHz 8코어 아웃오브오더 CISC 기반 z/Architecture 프로세서이다.[28] zEC12는 최대 120개의 코어를 가질 수 있으며, 그 중 101개는 운영 체제 및 응용 프로그램을 실행하도록 고객이 구성할 수 있다.[28] 특정 모델의 zEC12에서 사용할 수 있는 최대 코어 수는 모델 이름으로 표시된다. 예를 들어 H20에는 직접 고객 사용을 위해 주문할 수 있는 최대 20개의 코어와 예비 및 특수 I/O 프로세서 코어 유형인 시스템 보조 프로세서가 있다. 각 코어는 중앙 프로세서 (CP), Integrated Facility for Linux (IFL) 프로세서, z Application Assist Processor (zAAP), z10 통합 정보 프로세서 (zIIP), 내부 Coupling Facility (ICF) 프로세서 또는 추가 시스템 보조 프로세서(SAP)로 특징지을 수 있다. zEnterprise EC12는 최대 3 TB(사용 가능)의 redundant array of independent memory (RAIM)를 허용한다.EC12는 z196보다 총 용량이 50% 더 높으며(최대 78,000 MIPS), 트랜잭션 실행과 플래시 익스프레스 – 페이징 및 기타 특정 I/O 성능을 향상시키는 통합 SSD를 지원한다.
'''zEnterprise 엔터프라이즈 클래스 12''' – '''zEC12'''는 고급 듀얼 랙 솔루션이며 H20, H43, H66, H89 및 HA1의 5가지 하드웨어 모델로 제공된다.[27] 모델 번호는 고객 워크로드에 사용할 수 있는 코어 수를 기반으로 한다. 추가 코어는 예비 부품, SAP 및 IFP로 예약되어 있다.
| 모델 | CPs | IFLs | zAAPs / zIIPs | ICFs | SAPs | IFPs | 예비 부품 | 메모리(GB) |
|---|---|---|---|---|---|---|---|---|
| H20 | 1–20 | 0–20 | 0–10 / 0–10 | 0–20 | 4–8 | 1 | 2–20 | 32–704 |
| H43 | 1–43 | 0–43 | 0–21 / 0–21 | 0–43 | 8–16 | 1 | 2–43 | 32–1392 |
| H66 | 1–66 | 0–66 | 0–33 / 0–33 | 0–66 | 12–24 | 1 | 2–66 | 32–2272 |
| H89 | 1–89 | 0–89 | 0–44 / 0–44 | 0–89 | 16–32 | 1 | 2–89 | 32–3040 |
| HA1 | 1–101 | 0–101 | 0–50 / 0–50 | 0–101 | 16–32 | 1 | 2–101 | 32–3040 |
'''zEnterprise 비즈니스 클래스 12 –''' '''zBC12'''는 엔트리 레벨의 단일 랙 솔루션으로, 2013년 7월에 출시되었으며 H06 및 H13의 두 가지 하드웨어 모델로 제공된다. 중급 비즈니스 부문을 대상으로 설계되었으며 엔터프라이즈 Linux 서버라는 버전으로 Linux 가상화 서버로 구성할 수 있다. H13에는 18개의 프로세서 코어가 있으며 최대 13개까지 구성할 수 있다. H06에는 9개가 있으며 최대 6개까지 구성할 수 있다. 2013년 7월에 출시된 '''zEnterprise BC12'''는 4.2 GHz에서 18개의 zEC12 프로세서와 최대 489 GB RAM을 실행하는 업스케일 z114를 기반으로 한다. 각각 1개와 2개의 처리 드로우를 가진 H06 및 H13의 두 가지 모델로 제공된다. zBC12는 zBX 확장 시스템에 연결할 수 있다. IBM은 z/VM 하이퍼바이저를 통해 Linux 호스트만 실행하는 ''엔터프라이즈 Linux 서버''라는 zBC12의 특별 버전을 제공하며,[26] x86 기반 Linux 설치에서 대규모 마이그레이션을 목표로 한다.
| 모델 | CPs | IFLs | zAAPs / zIIPs | ICFs | SAPs | IFPs | 예비 부품 | zBX | 메모리(GB) |
|---|---|---|---|---|---|---|---|---|---|
| H06 | 0–6 | 0–6 | 0–4 / 0–4 | 0–6 | 2 | 1 | 0 | 0–1 | 8–240 |
| H13 | 0–6 | 0–13 | 0–8 / 0–8 | 0–13 | 2 | 1 | 2 | 0–1 | 16–496 |
3. 6. 2. zEnterprise gen1 (114 and 196)
zEnterprise는 2010년 7월에 발표되었으며, z196 모델과 함께 메인프레임과 분산 서버 기술을 통합 시스템에서 제공하도록 설계되었다.[29] zEnterprise 시스템은 다음 세 가지 구성 요소로 구성된다.[29]- System z 서버
- IBM zEnterprise BladeCenter Extension (zBX)
- zEnterprise 리소스의 단일 관리 보기를 제공하는 관리 계층인 IBM zEnterprise Unified Resource Manager (zManager)
zEnterprise는 메인프레임 기능 (관리 효율성, 동적 리소스 할당, 서비스 가능성)을 POWER7의 AIX, x86의 Microsoft Windows 또는 Linux에서 실행되는 다른 시스템 및 워크로드로 확장하도록 설계되었다.[30]
zEnterprise BladeCenter Extension (zBX)은 범용 IBM BladeCenter 서버와 어플라이언스형 워크로드 최적화기를 모두 호스팅하는 인프라 구성 요소로, 마치 단일 메인프레임인 것처럼 관리할 수 있다. zBX는 중앙 처리 복합 장치에 연결되는 전용 고속 내부 네트워크를 지원하므로 네트워킹 하드웨어의 필요성을 줄이고 높은 수준의 보안을 제공한다.
IBM zEnterprise Unified Resource Manager는 System z 및 zBX 리소스를 단일 가상화 시스템으로 통합하고 zEnterprise 시스템 전체에서 통합된 관리를 제공한다. 서로 다른 시스템 간의 시스템 병목 현상 또는 오류를 식별할 수 있으며, 오류가 발생하면 시스템 리소스를 동적으로 재할당하여 애플리케이션 문제를 방지하거나 줄일 수 있다. Unified Resource Manager는 단일 사용자 인터페이스에서 에너지 모니터링 및 관리, 리소스 관리, 보안 강화, 가상 네트워킹 및 정보 관리를 제공한다.
'''zEnterprise 196''' ('''z196''')은 하이엔드 듀얼 랙 솔루션이며, M15, M32, M49, M66, M80의 5가지 하드웨어 모델로 제공된다. 모델 번호는 고객 워크로드에 사용할 수 있는 코어 수를 기반으로 한다.[32] 추가 코어는 예비용 및 SAP로 예약된다.
| z196 모델 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 모델 | CP | IFL | zAAP / zIIP | ICF | SAP | 예비 | zBX | 메모리 (GB) |
| M15 | 0–15 | 0–15 | 0–7 / 0–7 | 0–15 | 3 | 2–15 | 0–1 | 32–752 |
| M32 | 0–32 | 0–32 | 0–16 / 0–16 | 0–16 | 6 | 2–32 | 0–1 | 32–1520 |
| M49 | 0–49 | 0–49 | 0–24 / 0–24 | 0–16 | 9 | 2–49 | 0–1 | 32–2288 |
| M66 | 0–66 | 0–66 | 0–33 / 0–33 | 0–16 | 12 | 2–66 | 0–1 | 32–3056 |
| M80 | 0–80 | 0–80 | 0–40 / 0–40 | 0–16 | 14 | 2–80 | 0–1 | 32–3056 |
z196의 마이크로프로세서는 z196 칩으로, 5.2 GHz 쿼드 코어 아웃 오브 오더 CISC 기반 z/Architecture 프로세서이다. z196은 최대 24개의 프로세서를 가질 수 있으며 총 96개의 코어를 제공하며, 이 중 80개는 운영 체제 및 애플리케이션을 실행하는 데 직접 사용할 수 있다.[33] z196의 특정 모델에서 사용할 수 있는 코어 수는 모델 이름으로 표시된다. 예를 들어, M15는 고객이 직접 사용할 수 있는 15개의 코어와 예비 및 서비스 프로세서 코어를 가지고 있다. 각 코어는 중앙 프로세서 (CP), Integrated Facility for Linux (IFL) 프로세서, z Application Assist Processor (zAAP), z10 통합 정보 프로세서 (zIIP), 내부 Coupling Facility (ICF) 프로세서 또는 추가 System Assist Processor (SAP)로 특징 지을 수 있다. zEnterprise는 zEnterprise BladeCenter Extension (zBX)을 통해 연결된 x86 또는 Power ISA 블레이드도 지원한다. zEnterprise 196은 최대 3 TB (사용 가능)의 RAIM을 허용한다.
zEnterprise z196은 z10보다 메모리 용량이 두 배이며 z10보다 총 용량이 60% 더 높다(최대 52 GIPS). BladeCenter Extension (zBX) 및 Unified Resource Manager를 지원한다.
'''zEnterprise 114''' ('''z114''')는 엔트리 레벨의 단일 랙 솔루션으로, M05 및 M10의 두 가지 하드웨어 모델로 제공된다. 2011년 7월에 출시된 이 시스템은 zEnterprise 시스템의 이점을 중간 규모 비즈니스 부문으로 확장하도록 설계되었다. z196과 마찬가지로 z114는 zBX 및 URM과 완벽하게 호환되며 미션 크리티컬 서버 설계 요소도 갖추고 있다. z114는 3.8 GHz의 클럭 속도로 최대 14개의 코어(최대 10개 구성 가능)를 갖추고 있다. z114는 물리적으로 z196의 약 절반 크기이다.
| z114 모델 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 모델 | CP | IFL | zAAP / zIIP | ICF | SAP | 예비 | zBX | 메모리 (GB) |
| M05 | 0–5 | 0–5 | 0–2 / 0–2 | 0–5 | 2–4 | 0 | 0–1 | 8–120 |
| M10 | 0–5 | 0–10 | 0–5 / 0–5 | 0–10 | 2–4 | 2 | 0–1 | 16–248 |
이 모델은 3.8 GHz로 실행되는 최대 14개의 z196 아웃 오브 오더 CISC 기반 z/Architecture 프로세서를 포함할 수 있다. z114는 두 가지 모델에서 130개의 용량 설정을 제공하며, 더 낮은 용량, 더 낮은 에너지 사용량 및 더 낮은 가격으로 zEnterprise 시스템의 하이브리드 기능을 제공하도록 설계되었다.[31] 각 코어는 중앙 프로세서 (CP), Integrated Facility for Linux (IFL) 프로세서, z Application Assist Processor (zAAP), z10 통합 정보 프로세서 (zIIP), 내부 Coupling Facility (ICF) 프로세서 또는 추가 System Assist Processor (SAP)로 특징 지을 수 있다. z114는 최대 248 GB (사용 가능)의 RAIM을 지원한다.

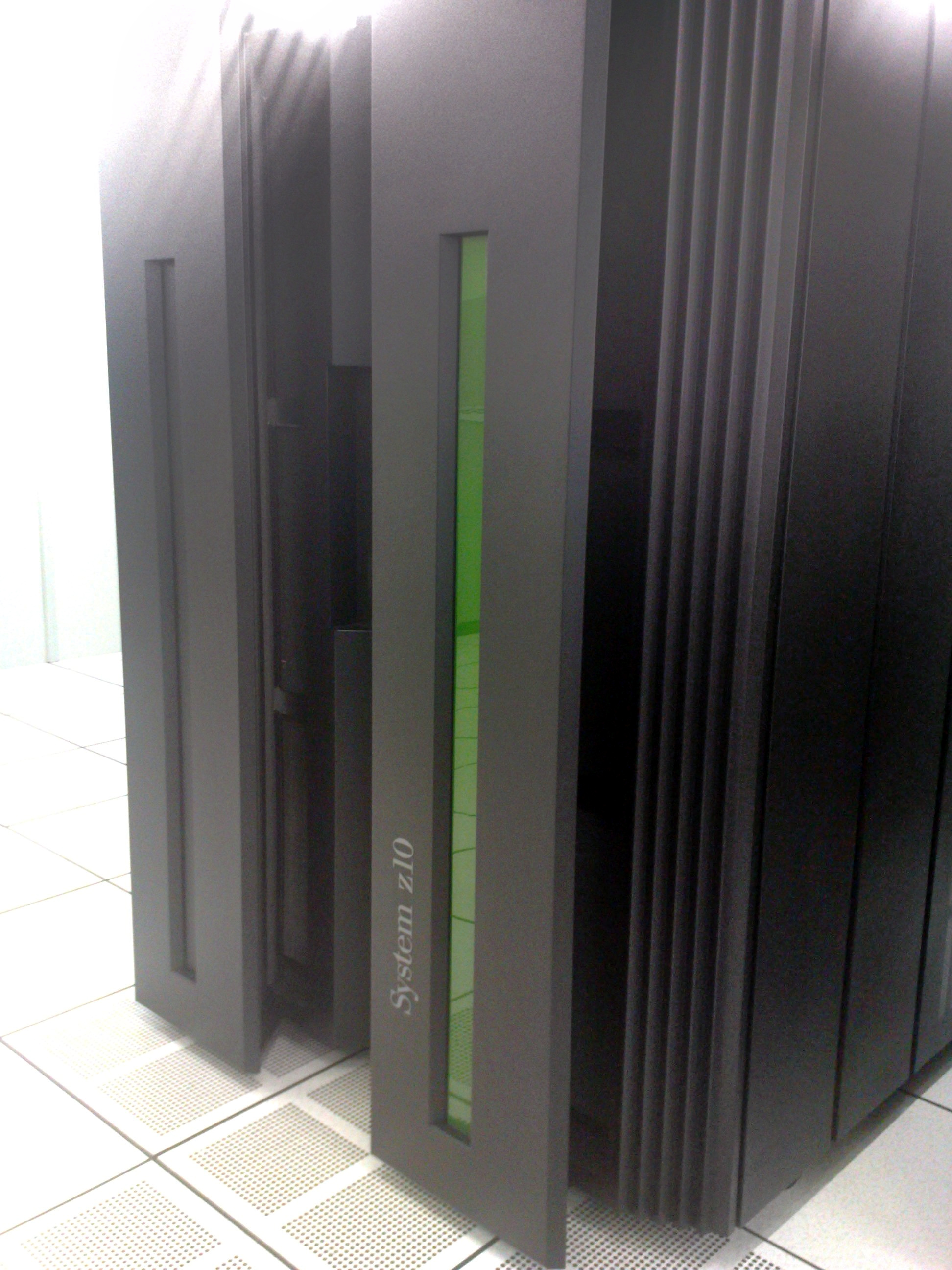

3. 7. IBM System z10
이 세대의 Z 서버는 이전 세대 시스템보다 더 많은 메모리를 지원하며 프레임당 최대 64개의 중앙 처리 장치(CP)를 탑재할 수 있다. IBM의 z10 발표에 따르면, 최고 속도의 z10 프로세서의 단일 프로세서 성능은 z9 서버보다 최대 62% 더 빠르며, 다음과 같은 다른 기능들을 포함했다.[34]
- 50% 더 향상된 성능과 70% 더 늘어난 사용 가능한 용량. 새로운 4.4GHz 프로세서는 CPU 집약적인 워크로드를 처리하고 메인프레임에서 대규모 서버 통합을 지원하도록 설계되었다.
- 적시 용량 및 관리 – 용량 프로비저닝 및 워크로드 관리자(WLM) 정의에 기반한 여러 시스템 모니터링. 정의된 조건이 충족되면 z/OS는 z/OS 콘솔에서 수동 활성화를 위한 용량 변경을 제안할 수 있으며, 시스템은 운영자 개입 없이 임시 용량을 자동으로 추가하거나 제거할 수 있다.
이 제품군의 특정 모델은 다음과 같다.
- z10 비즈니스 클래스(2098 시리즈), 2008년 10월 21일 출시
- z10 엔터프라이즈 클래스(2097 시리즈), 2008년 2월 26일 출시
System z10 EC (2097-E12/E26/E40/E56/E64)는 총 77개의 PU를 탑재하여 64개의 PU를 사용자가 결정한 역할로 설정할 수 있다. System z10 BC (2098-E10)의 사양은 다음과 같다.
| 총 PU | 메모리 | 최대 채널 수 |
|---|---|---|
| 3.5GHz x 12 | 4~128GB | 480 |
3. 8. IBM System z9
2005년 7월, IBM은 System z9 제품군을 발표했는데, 여기에는 IBM System z9 Enterprise Class(z9 EC)와 IBM System z9 Business Class(z9 BC) 서버가 포함되었다.[74]System z9 서버는 다음과 같은 기능을 제공했다.
- zIIP 엔진: zIIP는 프로그램이 z/OS와 협력하여 서비스 요청 블록(SRB)의 전부 또는 일부가 zIIP로 전송되도록 설계되어, 범용 프로세서의 용량을 확보하여 서버에서 실행되는 다른 워크로드에서 사용할 수 있도록 지원한다.
- MIDAW: 수정된 간접 데이터 주소 워드(MIDAW) 시설은 채널 프로그램을 구성하기 위한 대안적인 시설을 제공한다. 이는 확장 형식 데이터 세트(DB2 및 VSAM 포함)를 사용하는 네이티브 FICON 애플리케이션의 성능을 개선하기 위해 설계되었으며, 채널 활용도를 개선하고, 채널 오버헤드를 줄이며, I/O 응답 시간을 향상시키는 데 도움이 된다.
- 암호화 기능용 CP 보조 장치(CPACF): 클리어 키 암호화를 지원하기 위해 모든 CP 및 IFL 프로세서에 제공된다. CPACF는 System z9 프로세서에 대해 128비트 키의 Advanced Encryption Standard(AES), Secure Hash Algorithm-256(SHA-256)을 지원하도록 개선되었으며, DES, Triple DES 및 SHA-1을 제공한다.
이 제품군의 특정 모델은 다음과 같다.
- z9 Business Class(2096 시리즈): z890 및 가장 작은 z990 모델(2006)의 후속 제품
- z9 Enterprise Class(2094 시리즈): 2005년에 처음 출시되었으며, 새로운 ''System z9'' 라인을 시작하는 z9-109로 시작했다.
System z9 EC (2094-S54)의 경우, 북(book)당 최대 64개의 PU(프로세서 유닛)를 탑재하여 1초에 약 186억 6천만 회의 명령을 실행할 수 있다고 한다. 1대의 S54는 하루에 10억 개 이상의 트랜잭션을 처리할 수 있다. 64개의 PU 중 2개는 스페어 PU로 사용되며, 2개의 PU는 I/O, 암호화, 메모리 제어 등의 프로세서로 사용된다. 결과적으로 54개의 PU를 사용자가 결정한 역할로 설정할 수 있으며, 중앙 처리 장치(Central Processor, CP) 또는 z 애플리케이션 보조 프로세서(zAAP), 리눅스 통합 시설(Integrated Facility for Linux, IFL), 결합 시설(Internal Coupling Facility, ICF)의 용도로도 사용할 수 있다.
System z9의 사양은 다음과 같다.
| 모델 | 총 PU | 메모리 | 최대 채널 수 |
|---|---|---|---|
| z9 EC (2094-S08~S54) | 1.4GHz x 12~64 | 16~512GB | 960~1024 |
| z9 BC (2096-R07/S07) | 1.4GHz x 8 | 8~64GB | 240~420 (ESCON의 경우) |
3. 9. IBM zSeries
2000년에 IBM은 eServer zSeries 900 ('''z900''')를 출시했다. 이는 S/360 아키텍처의 64비트 '''z/Architecture''' 확장을 특징으로 하는 최초의 제품이었다.[3] z900은 1964년까지 거슬러 올라가는 31비트 및 24비트 메모리 주소 프로그램에 대한 지원을 여전히 유지했다.[3]z900은 최대 16개의 중앙 프로세서를 가질 수 있었으며, 12개 또는 20개의 ''Blue Flame''[35] 프로세서는 101개의 유리-세라믹 층과 4226개의 I/O 핀을 가진 멀티칩 모듈에 포함되었다. 각 프로세서는 177 mm2 면적에 4700만 개의 트랜지스터를 가졌다. 이전 S/390 G6에 비해 Blue Flame의 L1 캐시는 256+256 KB I+D로 분할하여 두 배로 늘어났고, L2 캐시는 32 MB로 두 배로 늘어났다. 주변 I/O 대역폭은 24GB/s로 세 배로 늘어났고, 주 메모리는 70GB/s의 대역폭, 150ns의 대기 시간, 최대 64GB의 용량을 가졌다.[36] 7단계 파이프라인을 가진 Blue Flame은 처음에는 180 nm 공정으로 769 MHz를 달성했으며, 2002년 5월에 절연체 위에 실리콘으로 변경되면서 917 MHz에 도달했고, 이때 38와트를 소비했다.[37][38]
2002년에는 로우엔드 메인프레임인 '''z800'''이 출시되었다. z800은 최대 4개의 중앙 프로세서를 사용할 수 있는 625 MHz로 클럭된 5개의 Blue Flame을 특징으로 하며, 모두 8 MB L2 캐시를 공유했다. I/O 대역폭은 6 GB/s이고 메모리 용량은 최대 32 GB였다.[39]
2003년 6월과 10월에는 미드레인지 및 하이엔드용으로 완전히 재설계된 '''z990''' 메인프레임이 출시되었다.[40] IBM 최초의 수퍼스칼라 프로세서 CMOS 메인프레임 프로세서를 특징으로 하는 듀얼 코어 칩은 266 mm2 면적에 1억 2100만 개의 트랜지스터를 포함하고 있으며, z990에서 1.2 GHz로 55와트를 소비하는 130 nm 공정으로 제조되었다.[41] 각 코어에는 Data Encryption Standard 및 SHA-1을 지원하는 암호화 보조 프로세서가 포함되어 있었다.[42][41]
z990에는 최대 48개의 코어가 포함되어 있으며, 그 중 최대 32개가 중앙 프로세서로 활성화되었다. z990은 프로세서와 메모리가 최대 4개의 "book" 모듈로 그룹화된 최초의 비균일 메모리 접근을 갖춘 IBM 메인프레임이었으며, 각 book에는 32 MB L2 캐시도 포함되어 있었다.[43] 또한 투기적 메모리 모호성 제거가 가능한 최초의 제품이었다.[41] 최대 I/O 대역폭과 메모리 용량은 모두 96 GB/s 및 256 GB로 4배 증가했으며, 쿼드 ''논리 채널 서브시스템'' (LCSS)의 도입을 통해 채널 I/O의 수도 4배 증가했다. 각 OS 인스턴스는 하나의 LCSS에만 접근할 수 있으므로 OS당 256개의 채널 제한을 유지한다.[44] 논리 파티션의 수는 두 배로 늘어 30개가 되었고, Parallel Sysplex의 최대 거리는 100 km로 증가했다. 단일 OS가 z990을 완전히 활용하는 데는 시간이 걸렸는데, z/OS 및 z/VM은 2004년 9월에 24개의 프로세서, 2005년 6월에 z/OS에 대해 32개의 프로세서, 2007년 6월에 z/VM에 대한 지원을 받았다.[45][46]
2004년 5월에는 z800의 후속 제품인 '''z890'''이 출시되었다. 메모리 용량과 코어 수는 z800에서 변경되지 않았지만 프로세서는 1.0 GHz로 클럭된 것을 제외하고 z990과 동일했다. L2 캐시의 크기는 32 MB였고, I/O 서브시스템은 두 개의 LCSS와 16 GB/s의 대역폭을 지원했다.[39]
| 모델 | 출시 연도 | 주요 특징 | 프로세서 | 최대 메모리 | 비고 |
|---|---|---|---|---|---|
| eServer zSeries 900 (z900) | 2000년 | z/Architecture 최초 도입, 64비트 | 최대 16개 (Blue Flame) | 64GB | |
| zSeries 800 (z800) | 2002년 | 로우엔드 모델 | 최대 4개 (Blue Flame) | 32GB | |
| zSeries 990 (z990) | 2003년 | 미드레인지/하이엔드, 듀얼 코어 프로세서 | 최대 32개 (듀얼 코어) | 256GB | |
| zSeries 890 (z890) | 2004년 | z800 후속 모델 | 최대 4개 (듀얼 코어) | 32GB |
4. 특징
IBM Z는 다음과 같은 특징을 가지고 있다.
- z/Architecture 칩 기반: 아웃 오브 오더 CISC 기반 z/Architecture 멀티 코어 프로세서를 사용한다.[1]
- 프로세서 유닛(PU) 특성화: 각 코어는 중앙 프로세서(CP), IFL 프로세서, zAAP, z10 통합 정보 프로세서(zIIP), 내부 ICF 프로세서 또는 추가 System Assist Processor (SAP) 등으로 특징지을 수 있다.[1]
- z16의 경우 IBM Telum 프로세서, 온칩 AI 가속기, 양자 내성 암호를 지원한다.
S/390 이후 주요 제품의 모델 번호(TYPE-MODEL)와 사양은 다음과 같다.
| 모델명 | 프로세서 수 / 총 PU | 메모리 | 최대 채널 수 |
|---|---|---|---|
| S/390 G5, G6 | 1~12 (CMOS G5, G6) | - | - |
| S/390 Multiprise 3000 | 1~2 (CMOS G5) | - | - |
| zSeries 900 (2064-xxx) | 1~16 | - | - |
| zSeries 800 (2066-xxx) | 1~4 | - | - |
| zSeries 990 (2084-xxx) | 1~32 | - | - |
| zSeries 890 (2086-xxx) | 1~4 | - | - |
| System z9 EC (2094-S08~S54) | 1.4GHz x 12~64 | 16~512GB | 960~1024 |
| System z9 BC (2096-R07/S07) | 1.4GHz x 8 | 8~64GB | 240~420 (ESCON의 경우) |
| System z10 EC (2097-E12/E26/E40/E56/E64) | 4.4GHz x 17~77 | 16~512GB | 1024 |
| System z10 BC (2098-E10) | 3.5GHz x 12 | 4~128GB | 480 |
| z System z13 | 최대 141 (111,556MIPS) | 최대 10테라바이트 | - |
| z14 | - | - | - |
| z15 | - | - | - |
| z16 | 7nm, 5.2GHz, 16코어/소켓 | - | - |
각 PU는 다음과 같은 다양한 유형 중 하나로 특징지어진다.[1]
- '''CP''' (Central Processor): 중앙 프로세서. 표준 프로세서이며, 지원되는 모든 운영 체제 및 사용자 애플리케이션에 사용된다.[1]
- '''IFL''' (리눅스 통합 기능): 리눅스 및 리눅스를 지원하는 z/VM 처리에 활용된다.[1]
- '''zAAP''' (Z 애플리케이션 지원 프로세서): IBM JVM 및 XML 시스템 서비스 기능을 포함하는 지정된 워크로드에 대해 z/OS에서 활용된다.[1]
- '''zIIP''' (zIIP): 다양한 XML 시스템 서비스, IPSec 오프로드, IBM DB2 DRDA의 특정 부분 등을 포함하는 지정된 워크로드에 대해 z/OS에서 활용된다.[1]
- '''ICF''' (커플링 기능): z/OS 클러스터링에 사용되며, 커플링 기능 제어 코드(CFCC)를 독점적으로 실행한다.[1]
- '''SAP''' (채널 I/O): I/O 작업을 오프로드하고 관리한다.[1]
- '''IFP''' (Integrated Firmware Processor): zEC12 및 zBC12에서 새로운 세대의 PCIe 어댑터를 관리하기 위해 예약되어 있다.[1]
- '''예비''' 프로세서: CP, IFL, zAAP, zIIP, ICF, SAP 또는 IFP 장애 발생 시 페일오버를 제공하기 위해 예약되어 있다.[1]
IFL, zAAP, zIIP, ICF, SAP 또는 IFP를 추가해도 시스템 용량 설정이나 백만 서비스 유닛(MSU) 등급은 변경되지 않고, CP만 변경된다.[1]
가상화는 IBM Z 시스템에서 기본적으로 필요하다. IBM Z 가상화의 첫 번째 계층(PR/SM)을 통해 z 시스템은 제한된 수의 LPAR(IBM z13에서 최대 80개)을 실행할 수 있다. PR/SM을 통해 CPU를 개별 LPAR에 할당할 수 있으므로 가상 "베어 메탈" 서버로 간주할 수 있다. PR/SM LPAR 내에 할당된 z/VM LPAR은 원하는 성능, 용량 및 처리량을 위해 시스템에 구성된 적절한 CPU, 메모리 및 I/O 자원이 있는 한 매우 많은 수의 가상 머신을 실행할 수 있다.
IBM Z의 PR/SM은 공통 평가 기준 평가 보증 수준(EAL) 5+ 보안 인증을 받았으며,[4] z/VM은 공통 평가 기준 EAL4+ 인증을 받았다.[5] KVM 하이퍼바이저도 리눅스에 이식되었다.[6]
zEnterprise 시스템은 선택 사양인 '''zEnterprise BladeCenter Extension''' (zBX)을 지원하며, 최대 112개의 블레이드 모듈을 지원한다.[54] zEnterprise 통합 자원 관리자(zManager)는 지원되는 zBX 플랫폼을 관리할 수 있는 단일 시스템으로 가상화할 수 있게 해준다.[55] zEC12 및 z196은 외부 액체 냉각을 지원한다.[56]
4. 1. 프로세서 및 메모리
IBM Z는 z/Architecture 칩을 기반으로 하며, 이는 아웃 오브 오더 CISC 기반 z/Architecture 멀티 코어 프로세서이다. 각 코어는 중앙 프로세서(CP), IFL 프로세서, zAAP, z10 통합 정보 프로세서(zIIP), 내부 ICF 프로세서 또는 추가 System Assist Processor (SAP)로 특징지을 수 있다.[1]S/390 이후 주요 제품의 모델 번호(TYPE-MODEL)와 사양은 다음과 같다.
| 모델명 | 프로세서 수 / 총 PU | 메모리 | 최대 채널 수 |
|---|---|---|---|
| S/390 G5, G6 | 1~12 (CMOS G5, G6) | - | - |
| S/390 Multiprise 3000 | 1~2 (CMOS G5) | - | - |
| zSeries 900 (2064-xxx) | 1~16 | - | - |
| zSeries 800 (2066-xxx) | 1~4 | - | - |
| zSeries 990 (2084-xxx) | 1~32 | - | - |
| zSeries 890 (2086-xxx) | 1~4 | - | - |
| System z9 EC (2094-S08~S54) | 1.4GHz x 12~64 | 16~512GB | 960~1024 |
| System z9 BC (2096-R07/S07) | 1.4GHz x 8 | 8~64GB | 240~420 (ESCON의 경우) |
| System z10 EC (2097-E12/E26/E40/E56/E64) | 4.4GHz x 17~77 | 16~512GB | 1024 |
| System z10 BC (2098-E10) | 3.5GHz x 12 | 4~128GB | 480 |
| z System z13 | 최대 141 (111,556MIPS) | 최대 10테라바이트 | - |
| z14 | - | - | - |
| z15 | - | - | - |
| z16 | 7nm, 5.2GHz, 16코어/소켓 | - | - |
System z9 EC (2094-S54)는 최대 64개의 PU(프로세서 유닛)를 탑재하여 1초에 약 186억 6천만 회의 명령을 실행할 수 있다. 64개의 PU 중 2개는 스페어 PU, 2개는 I/O, 암호화, 메모리 제어 등의 프로세서로 사용된다. 결과적으로 54개의 PU는 사용자가 중앙 처리 장치(CP), zAAP, IFL, ICF 등으로 설정할 수 있다. System z10 EC(E64)는 77개의 PU를 탑재하여 64개의 PU를 사용자가 설정할 수 있다.[1]
z16은 IBM Telum 프로세서, 온칩 AI 가속기, 양자 내성 암호를 지원한다.
4. 1. 1. 프로세서 유닛 (PU) 특성화
구매한 각 PU(프로세서 유닛)는 다음과 같은 다양한 유형 중 하나로 특징지어진다. 이러한 다양한 유형은 시스템의 유연성과 확장성을 높이는 데 기여한다.[1]- '''CP''' (Central Processor): 중앙 프로세서로, 표준 프로세서이다. 지원되는 모든 운영 체제 및 사용자 애플리케이션에 사용된다.[1]
- '''IFL''' (리눅스 통합 기능): 리눅스 및 리눅스를 지원하는 z/VM 처리에 활용된다. IFL에서는 z/VM 또는 리눅스 이외의 운영 체제를 초기 프로그램 로드(IPL)할 수 없다.[1]
- '''zAAP''' (Z 애플리케이션 지원 프로세서): IBM JVM 및 XML 시스템 서비스 기능을 포함하는 지정된 워크로드에 대해 z/OS에서 활용된다.[1]
- '''zIIP''' (zIIP): 다양한 XML 시스템 서비스, IPSec 오프로드, IBM DB2 DRDA의 특정 부분, 스타 스키마, 대용량 메시지를 위한 IBM HiperSockets 및 IBM GBS 확장 가능한 금융 보고 아키텍처를 포함하는 지정된 워크로드에 대해 z/OS에서 활용된다.[1]
- '''ICF''' (커플링 기능): z/OS 클러스터링에 사용되며, 커플링 기능 제어 코드(CFCC)를 독점적으로 실행한다.[1]
- '''SAP''' (채널 I/O): I/O 작업을 오프로드하고 관리한다.[1]
- '''IFP''' (Integrated Firmware Processor): zEC12 및 zBC12에서 새로운 세대의 PCIe 어댑터를 관리하기 위해 예약되어 있다.[1]
- '''예비''' 프로세서: CP, IFL, zAAP, zIIP, ICF, SAP 또는 IFP 장애 발생 시 페일오버를 제공하기 위해 독점적으로 예약되어 있다.[1]
zAAP이 활성화되지 않은 경우 zIIP에서 zAAP 사용 가능 워크로드를 실행할 수 있다. IBM은 zAAP 및 zIIP 프로세서에서 디스패치된 작업에 대해 어떠한 소프트웨어 요금도 부과하지 않는다.[1]
IFL, zAAP, zIIP, ICF, SAP 또는 IFP를 추가해도 시스템 용량 설정이나 백만 서비스 유닛(MSU) 등급이 변경되지 않으며, CP만 변경된다.[1]
4. 2. 운영 체제
IBM Z는 z/OS, z/VM, z/VSE, z/TPF 등 IBM 자체 운영 체제뿐만 아니라, Red Hat Enterprise Linux 6, SUSE Linux Enterprise Server 11 등 다양한 리눅스 배포판을 지원한다.[52]가상화는 IBM Z 시스템에서 기본적으로 필요하다. 첫 번째 계층 가상화는 프로세서 자원 및 시스템 관리자(PR/SM)에서 제공하여 하나 이상의 논리적 파티션(LPAR)을 배포한다. 각 LPAR은 다양한 운영 체제를 지원한다. z/VM이라는 하이퍼바이저는 LPAR에서 두 번째 계층 가상화로 실행되어 해당 LPAR에 할당된 자원만큼 많은 가상 머신(VM)을 생성하여 지원할 수 있다. IBM Z 가상화의 첫 번째 계층(PR/SM)을 통해 z 시스템은 제한된 수의 LPAR(IBM z13에서 최대 80개)을 실행할 수 있다. PR/SM을 통해 CPU를 개별 LPAR에 할당할 수 있으므로 가상 "베어 메탈" 서버로 간주할 수 있다. PR/SM LPAR 내에 할당된 z/VM LPAR은 원하는 성능, 용량 및 처리량을 위해 시스템에 구성된 적절한 CPU, 메모리 및 I/O 자원이 있는 한 매우 많은 수의 가상 머신을 실행할 수 있다.
IBM Z의 PR/SM 및 하드웨어 속성을 통해 컴퓨팅 자원을 동적으로 변경하여 워크로드 요구 사항을 충족할 수 있다. CPU 및 메모리 자원을 시스템에 중단 없이 추가하고 동적으로 할당, 인식 및 LPAR에서 사용할 수 있다.
IBM Z의 PR/SM은 공통 평가 기준 평가 보증 수준(EAL) 5+ 보안 인증을 받았으며,[4] z/VM은 공통 평가 기준 EAL4+ 인증을 받았다.[5]
KVM 하이퍼바이저는 리눅스에서도 이식되었다.[6]
4. 3. BladeCenter Extension (zBX)
zEnterprise 시스템은 선택 사양인 '''zEnterprise BladeCenter Extension''' (zBX)을 지원한다. 이 추가 인프라는 이중화된 랙 상단 스위치, 이중화된 전원 공급 장치, 추가 송풍기 및 IBM BladeCenter 섀시를 지원한다. 이 추가 섀시를 사용하면 POWER7 및 x86 블레이드 서버를 메인프레임과 통합하고 메인프레임에서 관리할 수 있다.[53] Hoplon Infotainment의 gameframe 설치는 하이브리드 메인프레임의 한 예이다.
zBX는 최대 112개의 블레이드 모듈을 지원한다.[54] zBX와 System Z 서버는 이중화되고 안전한 10기가비트 이더넷 연결을 통해 연결되어 사설 데이터 네트워크를 제공한다. 관리용 1기가비트 이더넷 연결도 있다.
4. 4. Unified Resource Manager (zManager)
zEnterprise 통합 자원 관리자(zManager)는 지원되는 zBX 플랫폼을 관리할 수 있는 단일 시스템으로 가상화할 수 있게 해준다.[55] 또한 시스템에서 특정 워크로드의 우선순위를 지정할 수 있다. 자원 관리자는 병목 현상이나 오류 징후를 감지하기 위해 다양한 플랫폼을 모니터링하고, 지정된 서비스 품질 수준을 유지하면서 전반적인 시스템을 수정하여 복구할 수 있다.[55]4. 5. 액체 냉각
zEC12 및 z196은 외부 액체 냉각을 지원한다. 고객은 수냉식 열 교환기가 있는 메인프레임을 구매할 수 있다.[56]5. 역사
IBM Z 제품군은 하위 호환성을 유지한다. 현재 시스템은 1964년에 발표된 System/360 및 1970년대의 System/370의 직계 후손이다. 이러한 시스템을 위해 작성된 많은 애플리케이션은 최신 IBM Z 시스템에서도 수정 없이 실행할 수 있다.[3]
1990년대부터 TCP/IP, 웹 서버, 리눅스 등 각종 개방형 표준을 지원했으며, 2000년에는 64비트 어드레싱을 지원했다. IBM은 "IBM의 메인프레임은 레거시가 아니다", "세계적으로는 새로운 워크로드(웹, ERP 등의 용도)가 50%를 넘는다"라고 주장하고 있다.
높은 신뢰성 및 가용성이 요구되는 업무, 과거의 자산(프로그램, 운영 관리 등)을 계속 사용하고 싶은 경우, 다수의 서버를 통합하고 싶은 경우 등에 사용된다.
케이스 색상은 eServer 이후 ThinkPad와 함께 기본은 검정색, 액센트는 빨간색으로 통일되었다. 그러나 z10부터는 그린 컴퓨팅(환경 부하가 낮음)을 의식하여 액센트 색상이 녹색으로 변경되었다.
zEnterprise에서는 기존 z/Architecture 프로세서 외에 POWER 및 x86 프로세서도 탑재 가능하게 되어, 전체를 통합 자원 관리 소프트웨어로 워크로드 관리가 가능하게 되었다.
2015년 1월 z13 발표와 함께 브랜드 명칭이 IBM z System으로 변경되었다.
5. 1. zSeries 이전
System/360(1964년)은 24비트 어드레싱을 사용하는 최초의 메인프레임 시리즈였다.[3] System/370(1970년대)은 가상 메모리 기능을 도입하였다.[3] 이 시스템들을 위해 작성된 많은 애플리케이션은 최신 IBM Z 시스템에서도 수정 없이 실행할 수 있다.[3]5. 2. zSeries
2000년 IBM Z 제품군은 pSeries, iSeries, xSeries 등과 함께 IBM 서버 전체 브랜드 "IBM eServer" 하위 브랜드로 "IBM eServer zSeries"로 명명되었다.[3] zSeries는 64비트 어드레싱을 지원하는 z/Architecture를 기반으로 한다.[3] System/390의 31비트 애플리케이션은 z/Architecture에서 완전 호환된다.[3]5. 3. System z
IBM 메인프레임의 브랜드명으로, "z"는 "다운타임 제로"(고가용성)를 의미한다.[2] 2005년부터 사용된 브랜드명으로, System p, System i, System x 등과 함께 IBM 서버 전체의 브랜드명 "IBM Systems"를 구성한다.[2]System z의 주요 특징은 다음과 같다.[2]
- z/Architecture 기반(64비트 물리 공간 및 가상 공간).[2]
- 다수의 프로세서 유닛(PU) 탑재로 광역 클러스터 구성 가능.[2]
- 운영 체제로 Linux on System z, z/OS, z/VM, z/VSE, z/TPF 사용 가능.[2]
- System/390의 31비트 애플리케이션은 z/Architecture에서 완전 호환.[2]
5. 4. zEnterprise
zEnterprise에서는 기존 z/Architecture 프로세서 외에 POWER 및 x86 프로세서도 탑재 가능하게 되어, 전체를 통합 자원 관리 소프트웨어로 워크로드 관리가 가능하게 되었다.[2]5. 5. z Systems, LinuxOne
2015년 1월, IBM은 z13 발표와 함께 브랜드 명칭을 '''IBM z System'''으로 변경하였다.[69] LinuxOne(Rockhopper)도 함께 발표되었다.[69]5. 6. IBM Z, LinuxOne II/III
2017년 7월, IBM은 브랜드 명칭을 "'''IBM Z'''"로 변경하고 z14 및 LinuxOne II를 발표했다.[64]참조
[1]
간행물
IBM Mainframes - IBM Z
https://www.ibm.com/[...]
IBM
2015-04-20
[2]
웹사이트
Selecting System z operating environments: Linux or z/OS?
http://www.ibm.com/d[...]
[3]
웹사이트
Mainframe strength: Continuing compatibility
https://www.ibm.com/[...]
IBM
2024-03-22
[4]
웹사이트
The zEnterprise EC12 Raises Enterprise Security While Boosting Analytics and Cloud Performance
http://ibmsystemsmag[...]
MSP Communications
2014-08-29
[5]
웹사이트
z/VM provides proven system integrity, security, availability, and reliability
https://www.ibm.com/[...]
IBM
2022-09-30
[6]
웹사이트
IBM – KVM for IBM z Systems
http://www-03.ibm.co[...]
IBM
2016-03-14
[7]
웹사이트
IBM Shows Off Next-Gen AI Acceleration, On Chip DPU For Big Iron
https://www.nextplat[...]
2024-08-27
[8]
서적
IBM z16 (3931) Technical Guide
https://www.redbooks[...]
IBM
2022-09-01
[9]
간행물
Announcing IBM z16: Real-time AI for Transaction Processing at Scale and Industry's First Quantum-Safe System
https://newsroom.ibm[...]
2022-04-05
[10]
서적
z/Architecture Principles of Operation
http://publibfp.dhe.[...]
IBM
2022-05-01
[11]
간행물
IBM Unveils z15 With Industry-First Data Privacy Capabilities
https://newsroom.ibm[...]
IBM
2019-09-12
[12]
서적
IBM z15 Technical Introduction
http://www.redbooks.[...]
IBM
2021-05-01
[13]
서적
IBM z15 (8561) Technical Guide
http://www.redbooks.[...]
IBM
2020-01-17
[14]
간행물
IBM Mainframe Ushers in New Era of Data Protection
https://www-03.ibm.c[...]
IBM
2017-07-17
[15]
뉴스
IBM unveils new cloud-ready mainframe based on single-frame design - IBM IT Infrastructure Blog
https://www.ibm.com/[...]
2018-04-10
[16]
웹사이트
The enterprise mainframe server – the core of trusted digital experiences
https://www.ibm.com/[...]
2020-11-09
[17]
서적
IBM z14 (3906) Technical Guide
http://www.redbooks.[...]
IBM
2018-10-01
[18]
간행물
IBM Launches z13 Mainframe
https://www-03.ibm.c[...]
2015-04-20
[19]
웹사이트
IBM's new z13 mainframe eats mobile app data for lunch
http://www.computerw[...]
2015-01-13
[20]
서적
IBM z13 and IBM z13s Technical Introduction
http://www.redbooks.[...]
[21]
간행물
IBM Unveils New Mainframe for Encrypted Hybrid Clouds
https://www-03.ibm.c[...]
IBM
2016-02-16
[22]
웹사이트
Accommodate functions for the z13 server to be discontinued on future servers
https://www.ibm.com/[...]
[23]
간행물
IBM Brings New Cloud Offerings, Research Projects and Pricing Plans to the Mainframe
http://www-03.ibm.co[...]
IBM
2014-04-08
[24]
웹사이트
IBM Enterprise Cloud System
http://www-03.ibm.co[...]
IBM
2014-04-08
[25]
뉴스
IBM Ships Its First Enterprise Cloud System to Vissensa
https://www.eweek.co[...]
2014-06-27
[26]
웹사이트
IBM unveils new "mainframe for the rest of us"
https://arstechnica.[...]
2013-07-23
[27]
웹사이트
IBM zEnterprise EC12 Specifications
http://www-03.ibm.co[...]
IBM
[28]
웹사이트
IBM zEnterprise EC12 Technical Guide
https://www.redbooks[...]
IBM
2012-08-28
[29]
서적
IBM zEnterprise System Technical Introduction
https://www.redbooks[...]
IBM
2011-08-01
[30]
웹사이트
IBM's mainframe-blade hybrid to do Windows
https://www.theregis[...]
The Register
[31]
웹사이트
IBM zEnterprise 114 Technical Guide
http://www.redbooks.[...]
IBM
2012-02-27
[32]
웹사이트
IBM zEnterprise 196 - Specifications
http://www-03.ibm.co[...]
IBM
[33]
웹사이트
IBM zEnterprise 196 mainframe due July 22
https://www.theregis[...]
The Register
2010-07-19
[34]
서적
IBM System z10 Business Class Technical Overview
http://www.redbooks.[...]
IBM
2009-11-01
[35]
뉴스
IBM shows chip road map for eServer
https://books.google[...]
2000-10-16
[36]
웹사이트
IBM eServer zSeries 900: A Multipurpose Server for Enterprise-Class e-business
https://www-01.ibm.c[...]
IBM
2000-10-03
[37]
웹사이트
IBM zSeries 900 Processor Update
https://public.dhe.i[...]
IBM
[38]
논문
First- and second-level packaging for the IBM eServer z900
https://www.research[...]
2002-07
[39]
웹사이트
IBM System z9 109 Technical Introduction
https://www.redbooks[...]
[40]
웹사이트
Family 2084+01 IBM z990 Family of Servers
https://www.ibm.com/[...]
IBM
2019-03-12
[41]
논문
The IBM eServer z990 microprocessor
http://researchweb.w[...]
2023-01-04
[42]
웹사이트
Integrated Cryptographic Hardware Engines on the zSeries Microprocessor
https://old.hotchips[...]
2002-08-19
[43]
논문
Logical partition mode physical resource management on the IBM eServer z990
http://researchweb.w[...]
2023-01-04
[44]
웹사이트
zSeries FICON Express Updates for FC and FCP
https://public.dhe.i[...]
IBM
2004-10
[45]
웹사이트
32 way CP Support Now Available in z/OS V1.6 and z/OS V1.7
https://www.ibm.com/[...]
IBM
2005-07-29
[46]
웹사이트
Improved Processor Scalability
http://www.vm.ibm.co[...]
IBM
2009-07-23
[47]
서적
Introduction to the New Mainframe
http://www.redbooks.[...]
IBM Corporation
2011-03
[48]
웹사이트
Multichip Module Packaging and Its Impact on Architecture
https://ewh.ieee.org[...]
[49]
웹사이트
IBM's z12 mainframe engine makes each clock count
https://www.theregis[...]
2017-04-14
[50]
웹사이트
New Jersey taps IBM's mainframe as a service
https://statescoop.c[...]
2021-11-01
[51]
웹사이트
Leasing IT's Mainframe Future -- With an Option to Buy
https://esj.com/arti[...]
[52]
웹사이트
IBM zEnterprise 196 - Specifications
http://www-03.ibm.co[...]
IBM
2010-09-01
[53]
웹사이트
IBM unveils hybrid mainframe; 'System of system' eyes data center consolidation
https://www.zdnet.co[...]
ZDNet
2010-09-01
[54]
웹사이트
IBM zEnterprise System Technical Introduction
https://www.redbooks[...]
IBM
2019-05-14
[55]
웹사이트
IBM Unveils New zEnterprise Mainframe
https://www.eweek.co[...]
eWeek.com
2023-01-14
[56]
웹사이트
Water cooling returns to IBM mainframe
http://www.computerw[...]
Computer World
2010-09-01
[57]
뉴스
Linux専用のメインフレーム・サーバー「IBM LinuxONE」を発表 - IBMニュースルーム
https://www-03.ibm.c[...]
[58]
뉴스
Linux専用メインフレーム「LinuxONE」、IBM自らOSSを移植 - ZDNet
https://japan.zdnet.[...]
[59]
문서
IBM System z オペレーティングシステム
http://www-06.ibm.co[...]
[60]
문서
革新的アーキテクチャーによる新サーバー「IBM zEnterprise」
http://www-06.ibm.co[...]
[61]
문서
IBM zEnterprise System の発表
http://www-06.ibm.co[...]
[62]
문서
IBM zEnterprise BladeCenter Extensionの発表
http://www-06.ibm.co[...]
[63]
문서
次世代プラットフォーム IBM z16を発表： 革新的なイノベーションでハイブリッドクラウドとAIの未来を創造
https://www.ibm.com/[...]
[64]
문서
IBM Z (z14) プレスリリース
http://www-03.ibm.co[...]
[65]
뉴스
業界初のデータ・プライバシー機能を備えた最新メインフレーム「IBM z15」発表
https://www-03.ibm.c[...]
[66]
뉴스
日本IBM、メインフレーム新製品「IBM z16」発表--リアルタイムAI推論や耐量子暗号技術に対応 - ZDNet
https://japan.zdnet.[...]
[67]
뉴스
処理能力を50％向上した業界最速のメインフレーム - IBM
http://www-06.ibm.co[...]
[68]
뉴스
日本IBM、「業界最速」のメインフレームを発売 - ITMedia
https://www.itmedia.[...]
[69]
뉴스
z13メインフレームを発表 - IBM
http://www-06.ibm.co[...]
[70]
뉴스
業界初のデータ・プライバシー機能を備えた最新メインフレーム「IBM z15」発表
https://www-03.ibm.c[...]
[71]
웹인용
IBM System z9 Enterprise Class Update (formerly System z9 109) Frequently Asked Questions
ftp://ftp.software.i[...]
2007-10-23
[72]
웹사이트
Selecting System z operating environments: Linux or z/OS?
http://www.ibm.com/d[...]
[73]
웹인용
Mainframe strength: Continuing compatibility
http://publib.boulde[...]
IBM
2012-10-12
[74]
웹사이트
End of Support for z/OS 1.4 and z/OS 1.5 is Approaching
http://www.ibm.com/s[...]
본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.
문의하기 : help@durumis.com
